高压风机的知识点你了解多少?

高压风机的知识点你了解多少?
高压风机的知识点你了解多少?
高压风机的知识点你了解多少?
访问量 : 0
编辑时间 : 2021-07-09


一、高压风机的定义:

高压风机是指在设计条件下,风压为30kPa~200KPa或压缩比e=1.3~3的风机。当前行业内一般是把气环式真空泵划归为高压风机。高压风机也叫高压鼓风机,区别于一般离心式鼓风机。

二、高压风机的工作原理:

当叶轮转动时,由于离心力的作用,叶轮促使气体向前向外运动,从而形成一系列螺旋状的运动。叶轮刀片之间的空气呈螺旋状加速旋转并将泵体之外的气体挤入(由吸气口吸入)侧槽,当它进入侧通道以后,气体被压缩,然后又回复到叶轮刀片间再次加速旋转。当空气沿着一条螺旋形轨道穿过叶轮和侧槽时,每个叶轮片增加了压缩和加速的程度,随着旋转的进行,气体的动能增加,使得沿侧通道通过的气体压力进一步增加。当空气到达侧槽与排放法兰的连接点,气体即被挤出叶片并通过出口消声器排出泵体。

三、高压风机的结构:

 电机:宽电压/双频电机,可提供IE3电机,防爆电机及特殊定制需求

进出口风筒:方便客户联接管路,同时有部分消声器作用

叶轮:铝合金压铸,重量轻,动平衡精度高,整机震动小

轴承:进口 NSK / SKF 轴承,可靠性更高及使用寿命更长

机壳: 铝合金压铸,铸造与加工性能好

密封圈:可根据实际使用环境要求,提供多种形式的密封圈

四、产品分类

风机按气体流动的方向分类

风机可分为离心式、轴流式、斜流式和横流式等类型。离心风机工作时,动力机(主要是电动机)驱动叶轮在蜗形机壳内旋转,空气经吸气口从叶轮中心处吸入。由于叶片对气体的动力作用,气体压力和速度得以提高,并在离心力作用下沿着叶道甩向机壳,从排气口排出。因气体在叶轮内的流动主要是在径向平面内,故又称径流风机。

按内置叶轮的数量分类

根据内置叶轮的数量,可以分为:单段式风机、双段式风机和三段式风机。目前市场上常见的高压风机的类型是单段式风机和双段式风机。

单段高压风机设计只有一个叶轮,风量较小,可满足安装在食品机械、制药机械、物料输送机、印刷机械、工业吸尘设备、木工机械、塑料机械、纺织机械等设备上的需要。

双段高压风机设计有两个叶轮,转速更快,风量更大,可满足大风量、大风压、高速运转工作的机械设备上的需要。

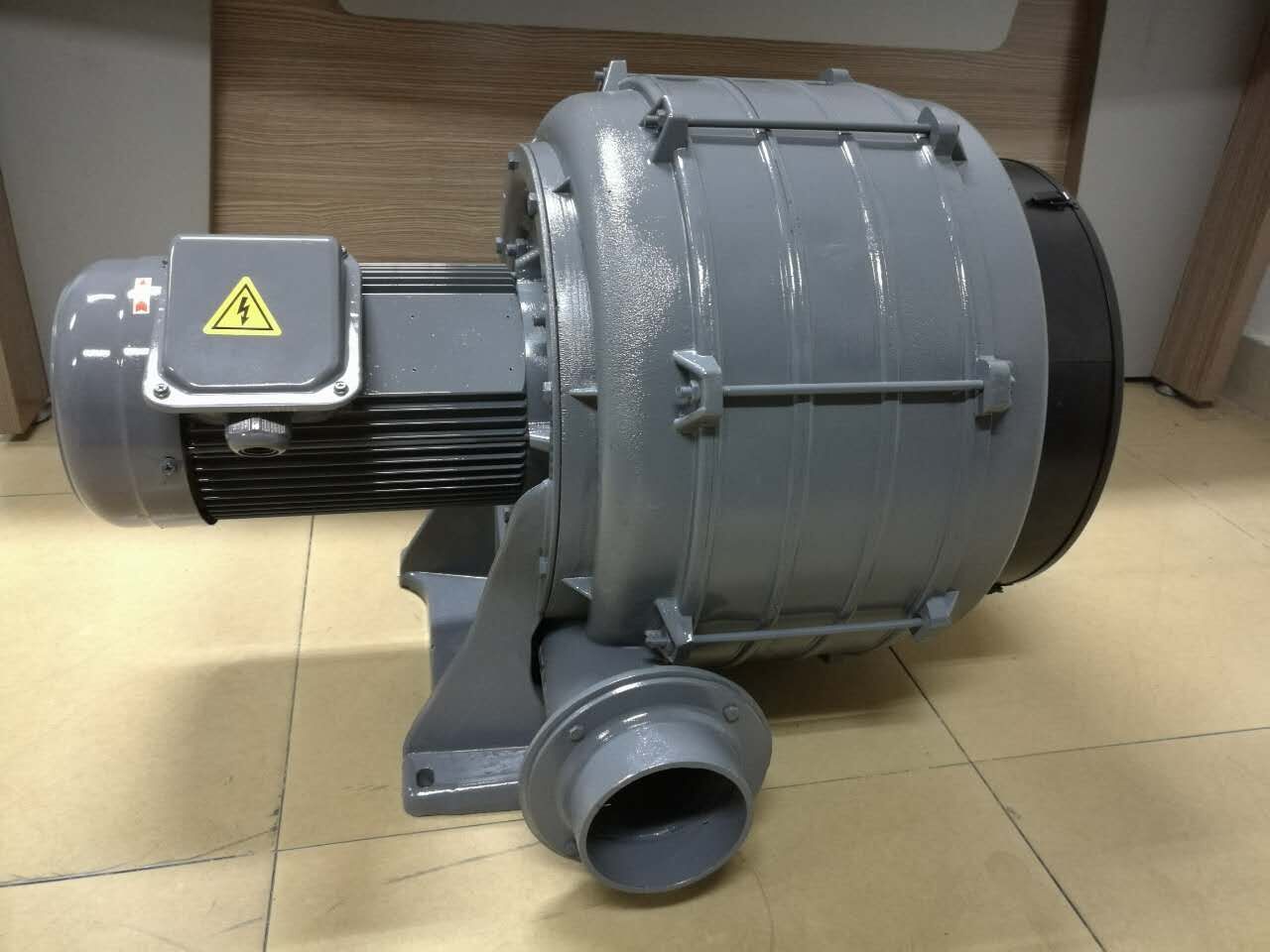

双段高压风机


同等功率下,单段、双段、三段高压风机的区别:


压力:单段<双段<三段高压风机


 流量:单段<双段<三段高压风机


重量及体积:单段<双段<三段高压风机


价格:单段<双段<三段高压风机
